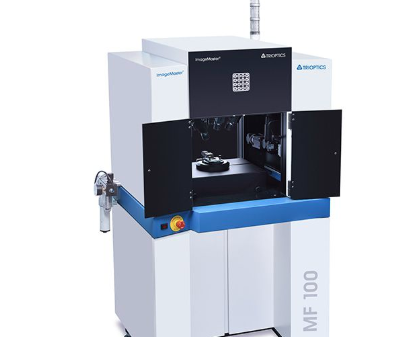

ImageMaster® MF  多视场光学传递函数测量仪

为了展现和传递最佳光学性能，高质量的摄影照相工业镜头必须达到成像质量最高需求。MTF测试方法被证实为评价镜头光学性能测试最佳方法。而拥有整套ImangMaster系列产品的德国TRIOPTICS GmbH公司是MTF测试设备的行业领导者，在此基础上开发了ImageMaster® MF系列，此系统为准确快速地测量多方位、多视场的MTF提供了解决方案。

产品型号

ImageMaster® MF 100

ImageMaster® MF 200

产品特点

*轴上/轴外多视场多方位MTF测试

*待测镜头焦距范围：MF200（18-200mm）、MF100（1-12mm）

*无限轭测试系统

*自动对准光轴

*电动控制气浮转台

*MTF指标可溯源至国际标准

*简洁明了的软件界面，可自动显示判定OK/NG的结果

产品应用

*ImageMaster® MF100主要用于消费光学镜头如手机镜头、车载镜头等的研发、产品质量控制以及来料质量控制

*ImageMaster ® MF200主要用于大焦距镜头的研发、产品质量控制以及来料质量控制

测量参数

*轴上/轴外MTF测试

*倾斜校正后的MTF测试

*焦距

*法兰焦距

*场曲

*像面倾斜

*焦深

*最佳焦点

*像散

*相对畸变（需另配）

*色差

产品参数
